Ihr Altbau hat keine funktionierende Erdung — und Sie wissen es vermutlich nicht einmal. In Häusern vor 1970 fehlt häufig ein normgerechter Fundamenterder, weil damals Wasserleitungen als Ersatz dienten. Seit diese zunehmend durch Kunststoffrohre ersetzt werden, hängen viele Altbauten buchstäblich in der Luft — ohne zuverlässigen Schutz vor Stromschlägen und Überspannungen.
Auf einen Blick: Ihr Altbau hat keine funktionierende Erdung — und Sie wissen es vermutlich nicht einmal. In Häusern vor 1970 fehlt häufig ein normgerechter Fundamenterder, weil damals Wasserleitungen als Ersatz…
⚡ Auf einen Blick
- Kosten: 800 – 3.500 € je nach Erdertyp und Aufwand
- Pflicht: Ja — bei Sanierung, PV-Anlage oder fehlendem Schutzleiter nach DIN 18014
- Dauer: 1 – 2 Arbeitstage
- Wer darf es: Ausschließlich zugelassene Elektrofachbetriebe
- Häufigste Lösung im Altbau: Tiefenerder (V4A-Edelstahl, 9 m tief)
Warum fehlt die Erdung in vielen Altbauten?

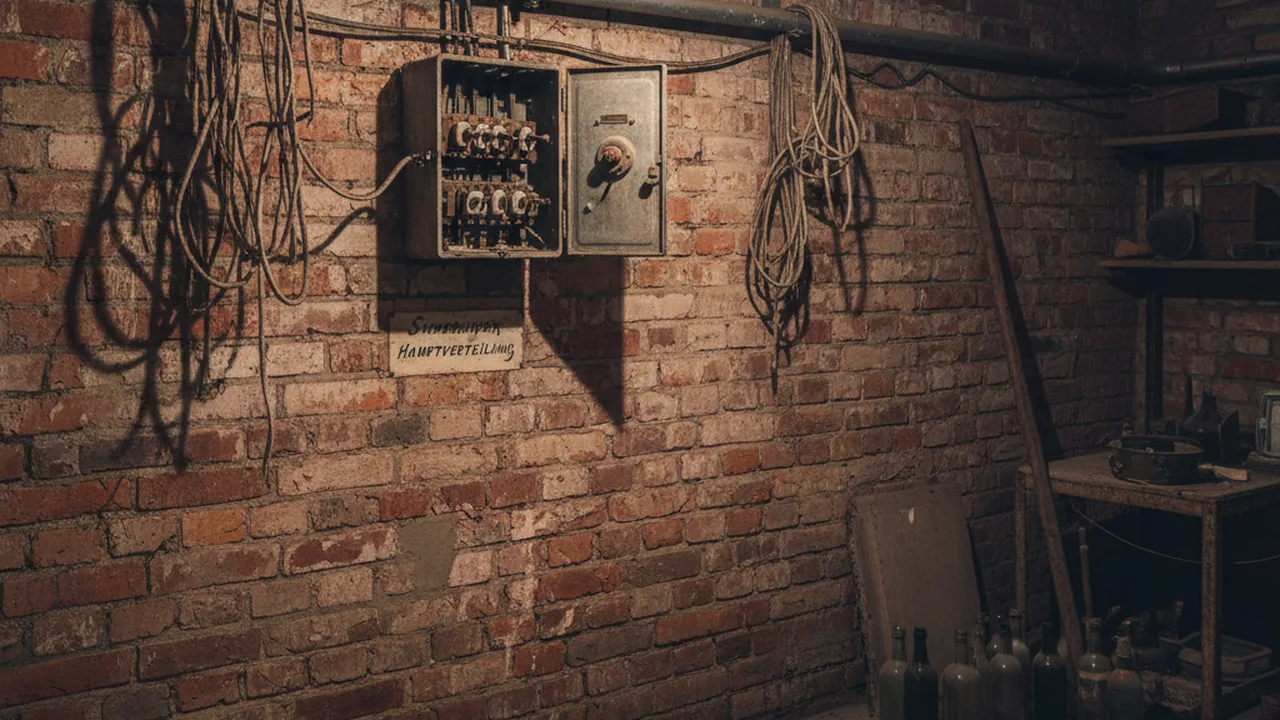

Bis in die 1960er-Jahre war es gängige Praxis, metallische Wasserleitungen als Erdungsersatz zu nutzen. Das funktionierte — solange die Rohre tatsächlich durchgängig aus Metall bestanden und Kontakt zum Erdreich hatten.
Heute sind in den meisten Altbauten einzelne Rohrabschnitte durch Kunststoff ersetzt. Damit ist die Erdungsverbindung unterbrochen — oft ohne dass die Bewohner es bemerken. Der FI-Schalter kann im Fehlerfall nicht mehr zuverlässig auslösen.
Besonders betroffen sind Häuser mit dem alten TN-C-System (klassische Nullung), bei dem Schutzleiter und Neutralleiter in einem einzigen Draht kombiniert sind. Bei einem Leitungsbruch steht plötzlich das Gehäuse der Waschmaschine unter Spannung — lebensgefährlich.
Erdung vs. Potentialausgleich: Der Unterschied
Beide Begriffe werden oft synonym verwendet, meinen aber verschiedene Dinge:
| Merkmal | Erdung | Potentialausgleich |
|---|---|---|
| Aufgabe | Fehlerströme in die Erde ableiten | Spannungsunterschiede im Haus ausgleichen |
| Wo | Erder im Erdreich (außerhalb) | Schiene im Keller (innerhalb) |
| Norm | DIN 18014 | DIN VDE 0100-540 |
| Pflicht | Bei Neubau seit 2007, bei Sanierung | Immer verpflichtend |
| Typisches Material | V4A-Edelstahl, Kupfer | Kupferschiene + grün-gelbe Leiter |
In der Praxis brauchen Sie fast immer beides: einen funktionierenden Erder im Boden und eine Potentialausgleichsschiene, die alle metallischen Gebäudeteile verbindet — Wasserleitungen, Heizungsrohre, Gasleitung, Antennenanlage.
Welche Erdertypen gibt es für die Nachrüstung?
Nicht jeder Erdertyp eignet sich für jeden Altbau. Die Wahl hängt von der Bodenbeschaffenheit, dem Platzangebot und dem Budget ab.

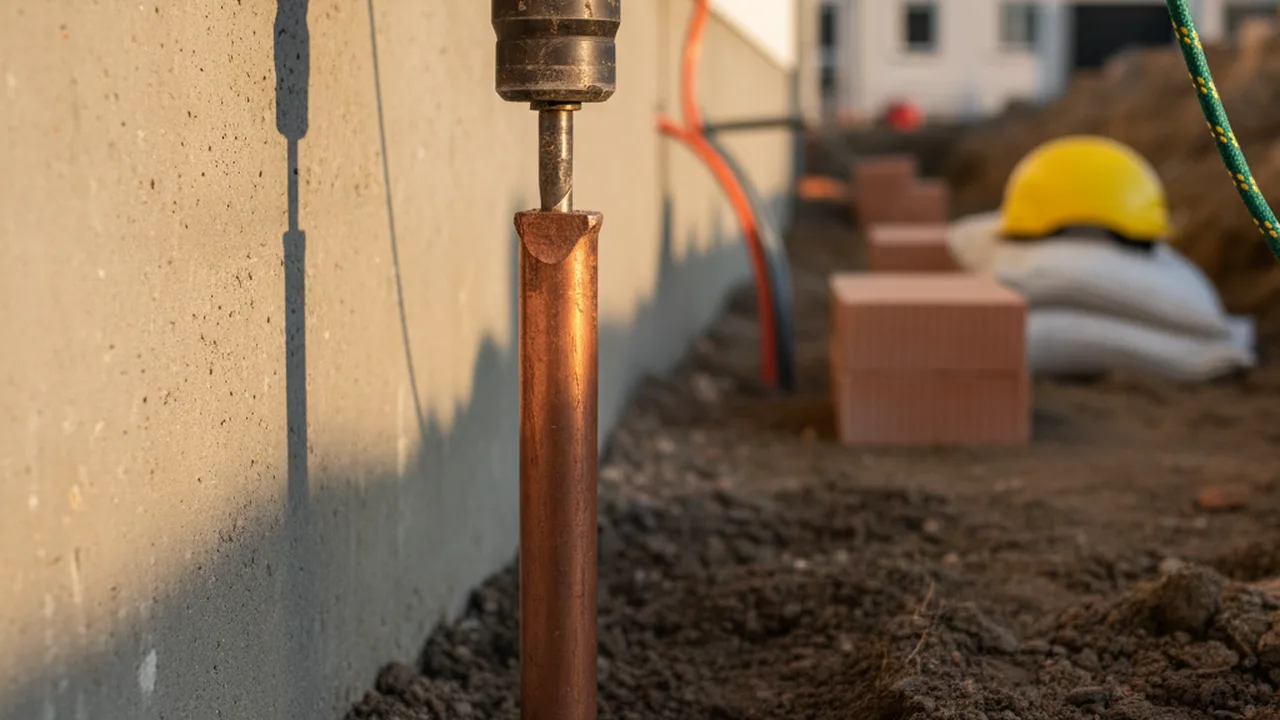

Tiefenerder (Staberder) — Die häufigste Lösung
Ein V4A-Edelstahlstab wird mindestens 9 Meter tief senkrecht in den Boden gerammt. Die Stäbe (je 1,5 m) werden ineinandergesteckt und mit einem Bohrhammer oder Rammgerät eingetrieben.
Vorteile: Wenig Platz nötig, kein Graben, schnell installiert (oft an einem Tag). Nachteile: Bodengutachten empfohlen, bei felsigem Untergrund schwierig.
Ringerder — Wenn Platz vorhanden ist
Ein Edelstahlband wird in 50–100 cm Tiefe ringförmig um das Gebäude verlegt. Der Graben muss komplett um das Haus geführt werden. Im Altbau kommt nur V4A-Edelstahl infrage — verzinkter Stahl rostet im feuchten Erdreich innerhalb weniger Jahre.
Vorteile: Große Kontaktfläche, sehr niedrige Erdungswiderstände. Nachteile: Aufwendige Erdarbeiten, höhere Kosten, Bepflanzung muss weichen.
Strahlenerder und Plattenerder — Sonderfälle
Strahlenerder werden sternförmig vom Haus weg verlegt (max. 6 Strahlen in 60°-Winkeln). Plattenerder bestehen aus großflächigen Kupfer- oder Edelstahlplatten im Boden. Beide Varianten kommen in der Praxis selten zum Einsatz — sie erfordern viel Platz und sind teurer als ein Tiefenerder.
Was kostet die Erdung im Altbau nachrüsten?
Die Gesamtkosten setzen sich aus Material, Arbeitszeit und ggf. Erdarbeiten zusammen. Hier die realistischen Preise für 2026:
| Leistung | Kosten |
|---|---|
| Tiefenerder setzen (Material + Einbau) | 200 – 500 € |
| Ringerder verlegen (inkl. Erdarbeiten) | 1.500 – 3.500 € |
| Potentialausgleichsschiene (Material + Montage) | 150 – 400 € |
| Anschluss aller Leitungen an die PA-Schiene | 200 – 600 € |
| Erdungsmessung (Prüfprotokoll) | 80 – 150 € |
| Bodengutachten (optional, bei schwierigem Untergrund) | 150 – 300 € |
| Anfahrt Elektrofachbetrieb | 50 – 80 € |
Gesamtkosten Tiefenerder-Lösung: Für ein durchschnittliches Einfamilienhaus zahlen Sie mit Tiefenerder, Potentialausgleich und Messprotokoll zwischen 800 und 1.500 €.
Gesamtkosten Ringerder-Lösung: Wenn ein Ringerder um das gesamte Haus nötig ist (z. B. bei sehr hohem Erdungswiderstand), kalkulieren Sie mit 2.000 – 3.500 € inklusive Erdarbeiten.
Wann ist die Erdung Pflicht?
Die Rechtslage ist eindeutig — auch wenn viele Altbaubesitzer das Thema jahrelang aufschieben:
Seit 2007 schreibt die DIN 18014 einen normgerechten Fundamenterder für jeden Neubau vor. Für Bestandsgebäude greift die Pflicht in diesen Fällen:
- Elektrische Sanierung: Wird der Zählerschrank erneuert oder die Elektroinstallation grundlegend modernisiert, fordert der Netzbetreiber (nach TAB) eine normgerechte Erdungsanlage.
- PV-Anlage oder Wallbox: Für den Anschluss einer Photovoltaikanlage oder Wallbox verlangt der Installateur eine funktionierende Erdung — ohne geht keine Abnahme.
- Fehlender FI-Schutz: Wenn ein FI-Schalter nachgerüstet wird, muss auch die Erdung stimmen, damit er korrekt auslösen kann.
- Versicherungsanforderung: Manche Gebäudeversicherungen verlangen bei älteren Häusern einen aktuellen E-Check — ohne funktionierende Erdung fällt der durch.
Ablauf: So wird die Erdung nachgerüstet
Der typische Ablauf bei der Nachrüstung eines Tiefenerders im Altbau:
1. Bestandsaufnahme durch den Elektriker
Der Fachbetrieb prüft die vorhandene Erdung (falls vorhanden), misst den Erdungswiderstand und beurteilt den Zustand des Potentialausgleichs.
2. Erdertyp festlegen
Basierend auf Bodenbeschaffenheit, Platzverhältnissen und Budget empfiehlt der Elektriker den passenden Erdertyp — in 80 % der Fälle ist das ein Tiefenerder.
3. Tiefenerder setzen
Die V4A-Edelstahlstäbe (je 1,5 m) werden mit einem Bohrhammer nacheinander in den Boden gerammt, bis die Solltiefe von mindestens 9 Metern erreicht ist.
4. Anschlussfahne verlegen
Vom Erderkopf wird ein Kupferkabel (mind. 16 mm² Querschnitt) in den Keller zur Haupterdungsschiene (HES) geführt.

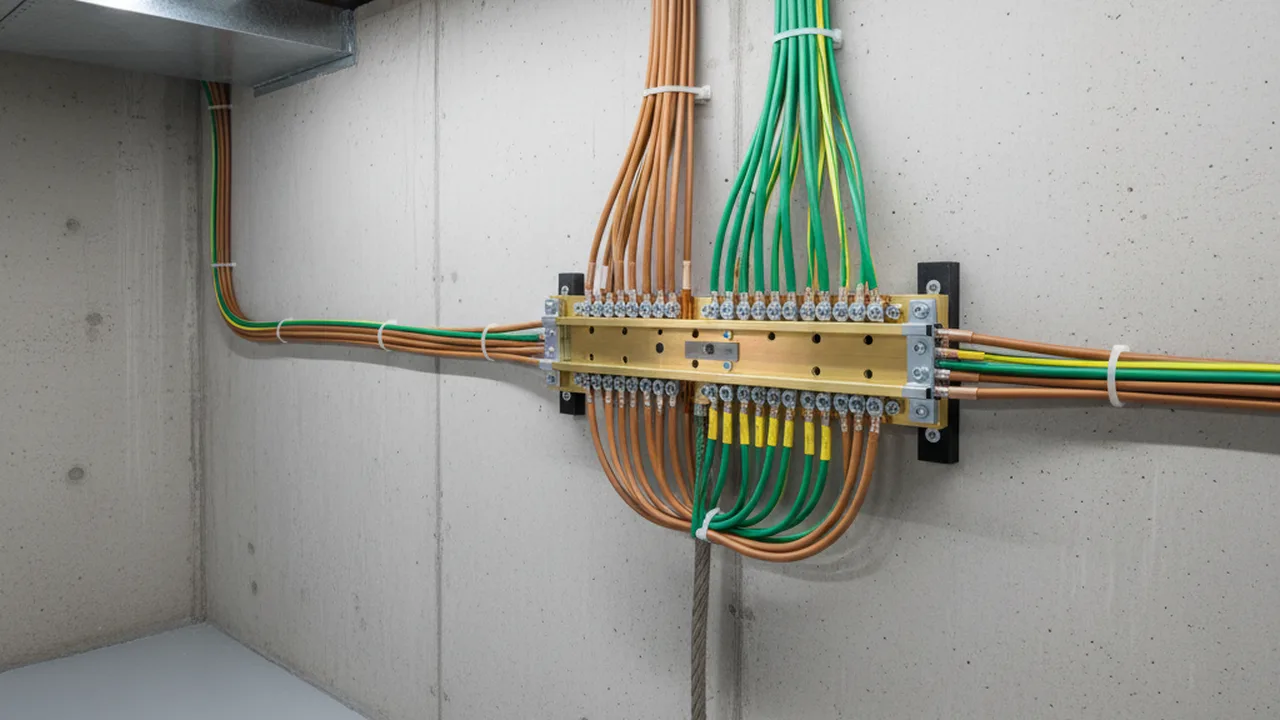

5. Potentialausgleich anschließen
An die Haupterdungsschiene werden alle metallischen Leitungssysteme angeschlossen: Wasserleitung, Gasleitung, Heizungsrohre, Antennenanlage und der Schutzleiter der Elektroinstallation.
6. Messung und Protokoll
Der Elektriker misst den Erdungswiderstand (Zielwert: unter 10 Ohm laut VDE) und erstellt ein Prüfprotokoll. Dieses Dokument brauchen Sie für den Netzbetreiber und Ihre Versicherung.
Wer darf die Erdung nachrüsten?
Hier gibt es keinerlei Spielraum: Erdungsarbeiten dürfen ausschließlich von einem zugelassenen Elektroinstallationsbetrieb durchgeführt werden. Das ist gesetzlich vorgeschrieben (NAV §13).
Eigenleistung ist verboten und gefährlich. Selbst wenn Sie den Graben selbst ausheben, muss der Elektriker jeden Arbeitsschritt begleiten und am Ende die Abnahme durchführen. In der Praxis lohnt sich das selten — der Fachbetrieb ist mit eigenem Rammgerät deutlich schneller.
Bei der Wahl des Betriebs achten Sie auf die Eintragung beim örtlichen Netzbetreiber (Installateurverzeichnis). Nur dort eingetragene Betriebe dürfen Arbeiten am Hausanschluss und der Erdungsanlage vornehmen.
Erdung in der Mietwohnung: Wer zahlt?
Die Erdung ist Sache des Gebäudeeigentümers. Mieter müssen weder die Kosten tragen noch die Nachrüstung organisieren. Allerdings haben Mieter das Recht, eine fehlende Erdung beim Vermieter anzumahnen — besonders wenn der Sicherungskasten veraltet ist.
Wenn Sie als Mieter eine Steckdose versetzen oder eine Wallbox installieren lassen möchten und dabei auffällt, dass die Erdung fehlt, liegt die Nachrüstungspflicht trotzdem beim Vermieter.
Häufige Fehler bei der Erdungsnachrüstung
Verzinkten Stahl im Erdreich verwenden: Funktioniert nur einbetoniert. Im direkten Erdkontakt korrodiert verzinkter Stahl innerhalb von 5–10 Jahren. Bestehen Sie auf V4A-Edelstahl (Werkstoff 1.4571).
Tiefenerder zu kurz: Mindestens 9 Meter sind nötig, um auf ausreichend feuchte Erdschichten zu treffen. Kürzere Erder haben bei Trockenheit zu hohe Widerstände.
Potentialausgleich vergessen: Ein Erder allein reicht nicht. Ohne Potentialausgleichsschiene, die alle metallischen Systeme verbindet, können weiterhin gefährliche Spannungsunterschiede im Haus auftreten.
Kein Messprotokoll verlangen: Ohne dokumentierte Erdungsmessung haben Sie keinen Nachweis für Versicherung und Netzbetreiber. Bestehen Sie auf einem schriftlichen Prüfprotokoll.
Normen und Vorschriften im Überblick
| Norm | Regelt |
|---|---|
| DIN 18014 | Planung, Ausführung und Dokumentation der Erdungsanlage |
| DIN VDE 0100-540 | Schutzleiter, Potentialausgleichsleiter, Erdungsleiter |
| DIN VDE 0100-410 | Schutzmaßnahmen gegen elektrischen Schlag |
| DIN EN 62305 | Blitzschutz (falls Blitzableiter vorhanden/geplant) |
| TAB des Netzbetreibers | Technische Anschlussbedingungen für den Hausanschluss |
| NAV §13 | Nur eingetragene Installateure dürfen Anschlussarbeiten durchführen |
Häufig gestellte Fragen
🔌 Erdung nachrüsten lassen?
Finden Sie einen qualifizierten Elektrofachbetrieb in Ihrer Nähe — kostenlos und unverbindlich.
Fazit: Erdung nachrüsten lohnt sich
Eine fehlende Erdung im Altbau ist kein Schönheitsfehler — sie ist ein ernsthaftes Sicherheitsrisiko. Für 800 bis 1.500 € (Tiefenerder-Lösung) schützen Sie Ihre Familie vor Stromschlägen, ermöglichen den Einbau moderner Schutztechnik wie FI-Schalter und schaffen die Grundlage für PV-Anlage oder Wallbox.
Lassen Sie als ersten Schritt Ihren Elektriker den Erdungswiderstand messen — das kostet weniger als 150 € und gibt Ihnen Klarheit, ob Handlungsbedarf besteht.
