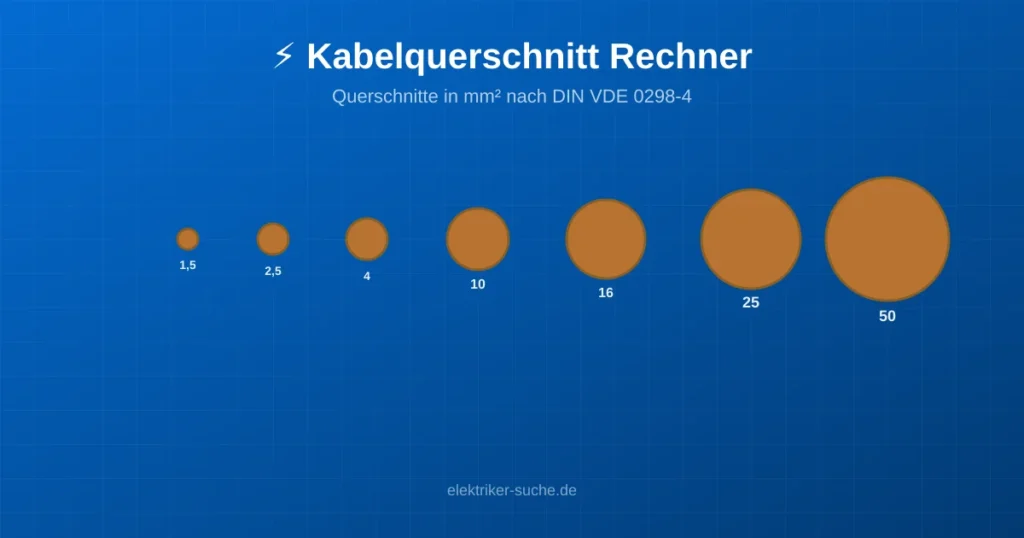

Kabelquerschnitt Rechner zur Berechnung der richtigen Kabeldicke nach DIN VDE 0298-4

Kabelquerschnitt Rechner

Was ist der Kabelquerschnitt und warum ist er wichtig?

Der Kabelquerschnitt (auch Leitungsquerschnitt genannt) gibt die Querschnittsfläche eines elektrischen Leiters in Quadratmillimetern (mm²) an. Er bestimmt, wie viel Strom ein Kabel sicher transportieren kann, ohne sich unzulässig zu erwärmen. Ein zu kleiner Querschnitt führt zu Überhitzung, erhöhtem Spannungsfall und im schlimmsten Fall zu Kabelbränden. Ein zu großer Querschnitt verursacht unnötige Kosten. Die richtige Dimensionierung ist daher sowohl aus Sicherheits- als auch aus wirtschaftlichen Gründen entscheidend.

Unser Kabelquerschnitt Rechner hilft Ihnen, den optimalen Leitungsquerschnitt für Ihre Installation schnell und normgerecht zu bestimmen — ganz gleich, ob für Hausinstallation, Werkstatt oder gewerbliche Projekte.

So berechnen Sie den Kabelquerschnitt — die Formel einfach erklärt

Die Berechnung basiert auf dem zulässigen Spannungsfall über die Leitung. Die Grundformel lautet:

A = (2 × L × I × cos φ) / (κ × ΔU)

  • A = benötigter Querschnitt in mm²
  • L = einfache Leitungslänge in Metern
  • I = Stromstärke in Ampere
  • cos φ = Leistungsfaktor (typisch 0,95)
  • κ (Kappa) = spezifische Leitfähigkeit: 56 m/(Ω·mm²) für Kupfer, 35 für Aluminium
  • ΔU = zulässiger Spannungsfall in Volt (z. B. 3 % von 230 V = 6,9 V)

Bei Drehstrom (400 V) wird der Faktor 2 durch √3 (≈ 1,732) ersetzt. Der errechnete Wert wird auf den nächstgrößeren genormten Querschnitt aufgerundet — zum Beispiel von 3,2 mm² auf 4 mm².

Normen und Vorschriften: DIN VDE 0298-4

In Deutschland regelt die DIN VDE 0298-4 die Strombelastbarkeit von Kabeln und Leitungen. Die Norm definiert maximale Ströme für verschiedene Querschnitte abhängig von der Verlegeart (z. B. in Rohr unter Putz, auf Putz, frei in Luft oder in Wärmedämmung). Weitere relevante Normen sind:

  • VDE 0100-520: Auswahl und Errichtung von Kabel- und Leitungsanlagen
  • VDE 0100-430: Schutz bei Überstrom
  • TAB (Technische Anschlussbedingungen): Anforderungen des Netzbetreibers

Die Verlegeart beeinflusst die Wärmeabfuhr des Kabels erheblich. Ein Kabel in Wärmedämmung (Verlegeart A1) darf deutlich weniger Strom führen als dasselbe Kabel frei in Luft (Verlegeart E). Unser Rechner berücksichtigt dies automatisch.

Gängige Kabelquerschnitte und ihre Anwendungen

  • 1,5 mm²: Beleuchtungsstromkreise, max. 16 A Absicherung
  • 2,5 mm²: Steckdosenstromkreise, Standardinstallation im Haushalt
  • 4 mm²: Einzelne Geräte mit höherem Verbrauch (Durchlauferhitzer, Herd-Zuleitung)
  • 6 mm²: Herdzuleitung, Wallbox für E-Auto (bis 3,7 kW)
  • 10 mm²: Wallbox 11 kW, Saunaöfen, größere Maschinen
  • 16 mm²: Hauptleitungen, Wallbox 22 kW, Unterverteilungen
  • 25–50 mm²: Zuleitungen zu Unterverteilungen, gewerbliche Anlagen
  • 70–240 mm²: Hauptanschlüsse, industrielle Zuleitungen

Häufige Fehler bei der Kabelauswahl

  • Leitungslänge unterschätzt: Besonders bei langen Strecken (Garten, Garage, Nebengebäude) wird der Spannungsfall zum Problem. Immer die tatsächliche Kabellänge messen — nicht die Luftlinie.
  • Verlegeart nicht berücksichtigt: Ein 2,5-mm²-Kabel in Wärmedämmung darf nur ca. 17,5 A führen, frei in Luft dagegen 30 A.
  • Zukünftige Lasten vergessen: Wer heute eine E-Auto-Wallbox plant, sollte ausreichend Reserve einplanen.
  • Kupfer vs. Aluminium verwechselt: Aluminium hat nur ~62 % der Leitfähigkeit von Kupfer und benötigt deshalb größere Querschnitte.
  • Absicherung und Querschnitt passen nicht zusammen: Der Leitungsschutzschalter muss zum Kabelquerschnitt passen (z. B. max. 16 A für 1,5 mm²).
