Mit unserem Leitungsquerschnitt Rechner bestimmst du den erforderlichen Kabelquerschnitt für deine Elektroinstallation – schnell, kostenlos und nach VDE-Normen. Gib einfach Leistung, Spannung, Leitungslänge und Material ein.
Leitungsquerschnitt Rechner – Online & kostenlos
Warum ist der richtige Leitungsquerschnitt so wichtig?
Ein zu geringer Leitungsquerschnitt ist eine der häufigsten Ursachen für elektrische Probleme in Gebäuden. Die Folgen reichen von überhöhtem Spannungsfall und Leistungsverlust bis hin zu Kabelbränden. Ein zu großer Querschnitt ist zwar sicher, aber unnötig teuer. Die korrekte Berechnung des Leitungsquerschnitts ist daher sowohl aus Sicherheits- als auch aus Kostengründen essenziell.
Laut VDE-Statistiken gehen rund 30 % aller Brände in Deutschland auf elektrische Ursachen zurück. Ein korrekt dimensionierter Leitungsquerschnitt reduziert dieses Risiko erheblich.
So funktioniert die Berechnung
Die Formel zur Berechnung des Leitungsquerschnitts basiert auf dem maximal zulässigen Spannungsfall:
Für Wechselstrom (1-phasig):
A = (2 × L × I) ÷ (γ × ΔU)
Für Drehstrom (3-phasig):
A = (√3 × L × I) ÷ (γ × ΔU)
Dabei ist: A = Querschnitt (mm²), L = einfache Leitungslänge (m), I = Strom (A), γ = Leitfähigkeit (Kupfer: 56, Aluminium: 35), ΔU = zulässiger Spannungsfall (V).
VDE-Normen für Leitungsquerschnitte
Die VDE-Normen (Verband der Elektrotechnik) sind in Deutschland verbindlich für alle Elektroinstallationen. Die wichtigsten Normen für die Querschnittsberechnung:
- VDE 0100-520: Auswahl und Errichtung elektrischer Betriebsmittel – Kabel- und Leitungsanlagen
- VDE 0298-4: Verwendung von Kabeln und isolierten Leitungen für Starkstromanlagen – Empfohlene Werte für Strombelastbarkeit
- DIN 18015-1: Elektrische Anlagen in Wohngebäuden – Planungsgrundlagen
Zulässiger Spannungsfall: Nach VDE 0100-520 darf der Spannungsfall zwischen Zähler und Verbraucher max. 3 % betragen (bei Beleuchtung) bzw. 5 % (bei anderen Verbrauchern).

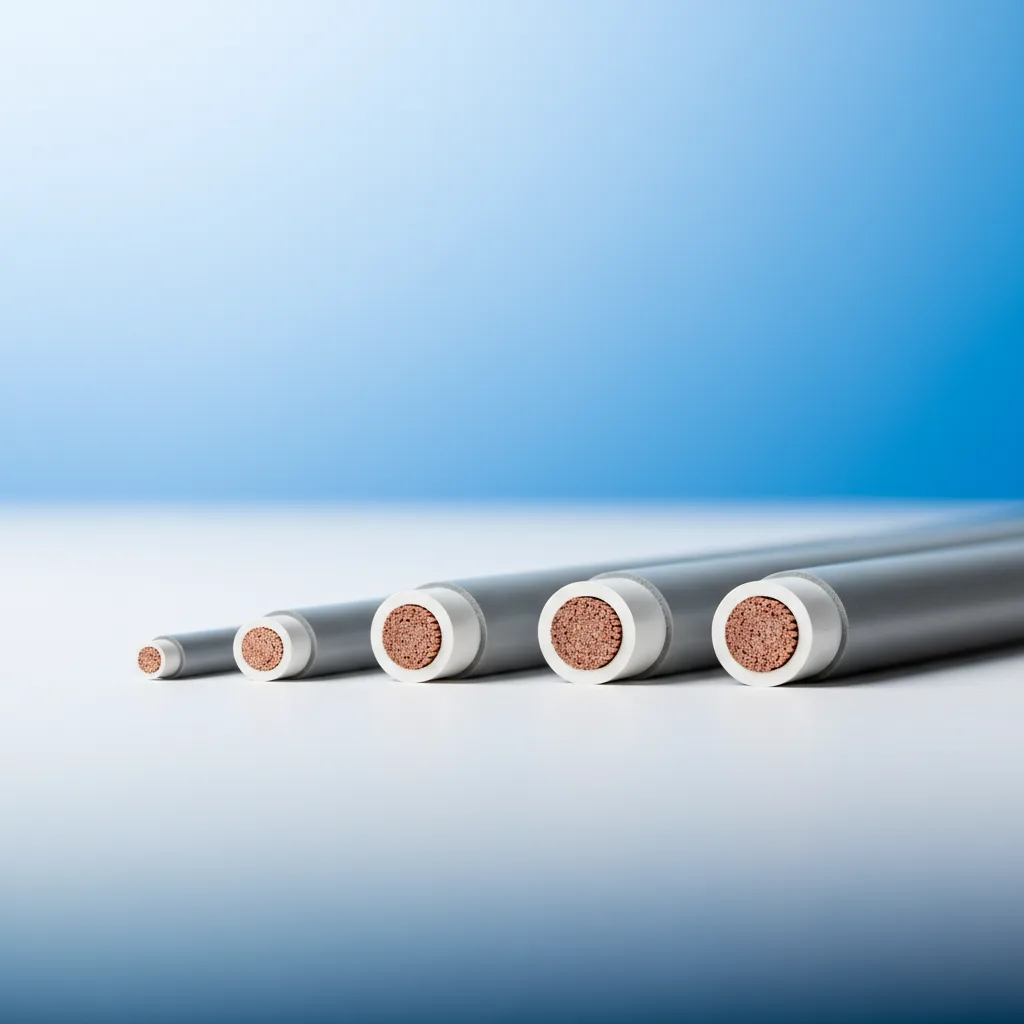

Standardquerschnitte und typische Anwendungen
| Querschnitt | Typische Anwendung | Max. Absicherung (Cu) |
|---|---|---|
| 1,5 mm² | Beleuchtung, Steckdosen (Einzeln) | 16 A |
| 2,5 mm² | Steckdosenkreise, Einzelgeräte | 20 A |
| 4 mm² | Herd, Durchlauferhitzer (klein) | 25 A |
| 6 mm² | Durchlauferhitzer, Sauna | 32 A |
| 10 mm² | Unterverteilungen, E-Auto Wallbox | 40 A |
| 16 mm² | Zuleitungen, größere Verbraucher | 63 A |
| 25 mm² | Hauptleitungen | 80 A |
| 35 mm² | Hauptleitungen, gewerbliche Anlagen | 100 A |
Kupfer vs. Aluminium – Welches Material wählen?
Kupfer (Cu) ist der Standard in der Gebäudeinstallation. Es hat eine höhere Leitfähigkeit (56 m/Ω·mm²), ist biegsamer und korrosionsbeständiger. Aluminium (Al) mit einer Leitfähigkeit von 35 m/Ω·mm² wird hauptsächlich bei längeren Leitungsstrecken und größeren Querschnitten (ab 16 mm²) verwendet, da es deutlich günstiger ist.
Bei gleicher Strombelastung benötigt eine Aluminiumleitung einen etwa 60 % größeren Querschnitt als eine Kupferleitung.
Spannungsfall – Was du wissen musst
Der Spannungsfall entsteht durch den Widerstand der Leitung und führt dazu, dass am Verbraucher weniger Spannung ankommt als am Einspeisepunkt. Ein zu hoher Spannungsfall verursacht:
- Leistungsverlust bei Geräten
- Flackern bei Beleuchtung
- Höhere Stromkosten (mehr Verlustleistung) – berechne deine Stromkosten hier
- Mögliche Fehlfunktion empfindlicher Elektronik
Wann du einen Elektriker beauftragen solltest
Unser Rechner dient der Orientierung und Vorplanung. Die tatsächliche Elektroinstallation muss nach VDE 0100 von einer eingetragenen Elektrofachkraft durchgeführt werden. Besonders wichtig ist professionelle Hilfe bei:
- Neuinstallationen und Erweiterungen der Elektroanlage
- Leitungen mit mehr als 25 Metern Länge
- Drehstromanschlüssen (400 V)
- Feuchträumen (Bad, Außenbereich)
- Wallbox-Installation für E-Autos
- Wenn Unsicherheit über den richtigen Querschnitt besteht
In unserem Ratgeber findest du weitere hilfreiche Informationen rund um Elektroinstallationen.
Häufige Fehler bei der Leitungsquerschnitt-Berechnung
- Leitungslänge unterschätzt: Immer die tatsächliche Kabellänge messen, nicht die Luftlinie. Kabel verlaufen über Decken, durch Wände und um Ecken.
- cos φ vergessen: Bei Motoren, Pumpen und induktiven Lasten liegt der Leistungsfaktor deutlich unter 1 (typisch 0,8). Das erhöht den Strom.
- Gleichzeitigkeitsfaktor ignoriert: In Verteilungen laufen selten alle Verbraucher gleichzeitig.
- Verlegeart nicht berücksichtigt: In Rohren oder gebündelten Kabeln reduziert sich die Strombelastbarkeit.
Leitungsquerschnitt für typische Projekte
Wallbox / E-Auto Ladestation
Eine 11-kW-Wallbox (3-phasig, 400 V, 16 A) benötigt bei 15 m Leitungslänge und 3 % maximalem Spannungsfall mindestens 2,5 mm² Kupfer. Bei einer 22-kW-Wallbox (32 A) sind es bereits mindestens 6 mm². Empfehlung: Immer eine Nummer größer wählen und mindestens 5x6 mm² NYM verlegen.
Gartenhaus / Werkstatt
Bei längeren Zuleitungen (20–50 m) steigt der erforderliche Querschnitt schnell an. Für eine Werkstatt mit 3.000 W Verbrauch und 30 m Leitung benötigst du mindestens 4 mm².
Durchlauferhitzer
Ein 21-kW-Durchlauferhitzer (3×400V, ~30 A) benötigt mindestens 6 mm² Kupfer, besser 10 mm² bei längeren Leitungswegen.
Häufig gestellte Fragen (FAQ)
Welchen Querschnitt brauche ich für eine Steckdose?
Für normale Steckdosenkreise mit 16 A Absicherung reicht rechnerisch 1,5 mm² Kupfer. Standard in der Praxis ist jedoch 2,5 mm², da dies mehr Reserven bietet und auch höhere Absicherungen (20 A) ermöglicht.
Was passiert bei zu dünnem Kabelquerschnitt?
Das Kabel erwärmt sich übermäßig, der Spannungsfall steigt, Geräte funktionieren nicht korrekt und im schlimmsten Fall kann ein Kabelbrand entstehen.
Wie berechne ich den Leitungsquerschnitt?
Nutze die Formel A = (2 × L × I) ÷ (γ × ΔU) für einphasige Wechselstromleitungen oder unseren Online-Rechner oben für schnelle Ergebnisse.
Darf ich Elektroarbeiten selbst durchführen?
Nein. In Deutschland dürfen Elektroinstallationen nach VDE 0100 nur von eingetragenen Elektrofachkräften ausgeführt werden. Ausnahme: Austausch von Leuchtmitteln und Steckern.
Was ist der maximale Spannungsfall?
Nach VDE 0100-520: maximal 3 % für Beleuchtungsstromkreise und 5 % für andere Verbraucher (jeweils zwischen Zähler und Verbraucher).
Kupfer oder Aluminium – was ist besser?
Kupfer ist Standard für Gebäudeinstallationen dank höherer Leitfähigkeit und besserer Verarbeitbarkeit. Aluminium wird bei langen Strecken und großen Querschnitten ab 16 mm² eingesetzt, da es kostengünstiger ist.
